Zuluftfensterschaltung Set BROKO 752078 BL220FT 868MHz mit Antenne Fenstersender Temperatursensor

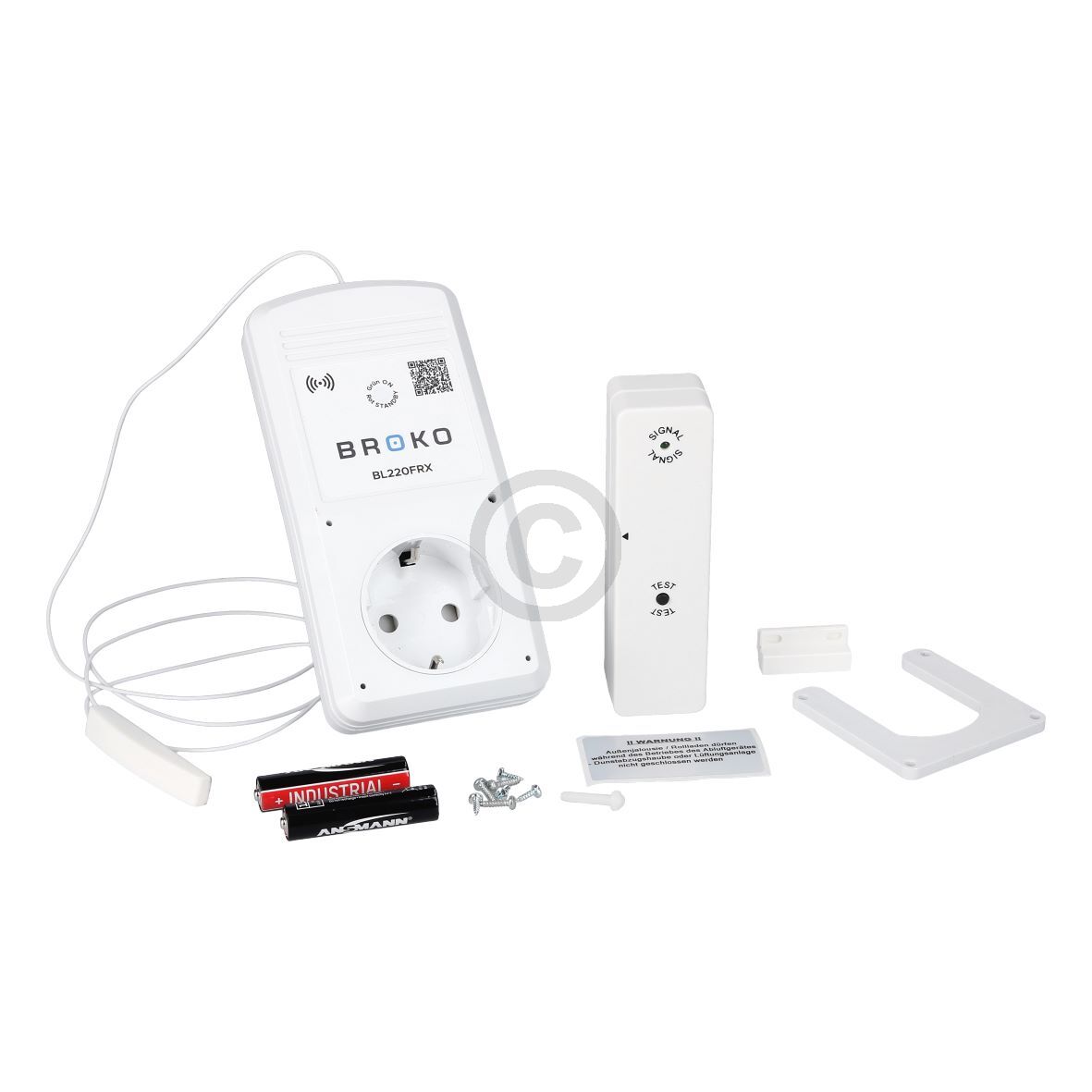

Spar-Set bestehend aus Funk-Empfänger mit Außenantenne, Fenstersender und Temperatursensor. DIBt
Sicherheit, Komfort, Energiesparen – das sind die Hauptmerkmale des neuen Funk-Abluftsystems BL220FT-SYSTEM.
Dieses System ist eine Kombination der vom DIBt zugelassenen Komponenten Funk-Sicherheitsschalter BL220FRX v2 (Empfänger), Fenster-Funksender BL220FTX und eines Funk-Temperatursensors BL220TEMP. Diese Kombination bietet nicht nur optimale Sicherheit, sondern auch angenehmen Komfort. Denn die Dunstabzugshaube kann entweder vom Fensterkontaktschalter oder vom Temperaturfühler Freischaltsignale empfangen und auswerten. Wird der Ofen nicht benutzt, was der Temperaturfühler über die Abgastemperatur im Rauchrohr feststellen kann (diese muss kleiner als 40°C sein), muss das Fenster nicht extra geöffnet werden, um die Dunstabzugshaube benutzen zu können.
Ist die gemessene Temperatur im Rauchrohr des Ofens jedoch größer als 40°C, wird das Senden der Freischaltsignale des BL220TEMP abgebrochen. Um die Dunstabzugshaube wieder benutzen zu können, muss dann das Fenster geöffnet werden, damit dieser wiederum Freischaltsignale sendet.
Mit dieser Funktionsweise kann die Abluftanlage in Zeiten, in denen der Ofen nicht benutzt wird, immer unabhängig vom geöffnetem Fenster in Betrieb genommen werden. Die Kombination aus Empfänger, Fenstersender und Temperaturfühler bietet in dieser Hinsicht also eine äußerst komfortable Lösung, die zusätzlich auch noch hilft Energie zu sparen, indem das Fenster nie unnötigerweise geöffnet werden muss, sodass Wärme im Raum bleibt.
Der Empfänger des BL220FT Set besitzt *NEU* serienmäßig bereit eine montierte Außenantenne, sodass der Empfänger auch hinter der Metallverkleidung der Dunstabzugshaube montiert werden kann. Um eine einwandfreie Funktion sicher zu stellen, muss dabei die im weißen Gehäuse einhauste Außenantenne immer aus der Verkleidung der Dunstabzugshaube herausgeführt werden. So können die Funksignale des Senders störungsfrei empfangen werden.
Eine typische Anwendung des BL220F v2 ist bei sog. Turm- oder Inselhauben, wo der Abluftschalter hinter einer Verkleidung aus Edelstahl/metall montiert wird. Diese Metallverkleidung schirmt die interne Antenne des BL220F v2 ab (Faradayscher-Käfig-Effekt), die somit keine Funksignale mehr empfangen kann. Die durch ein 1000mm langes und 1,3mm starkes Koaxkabel verbundene Antenne bietet hierbei Abhilfe. Die Antenne kann damit nämlich aus der Verkleidung herausgeführt und außerhalb der Metallverkleidung, z.B. an der Decke, angebracht werden. Achtung: die Antenne darf nicht außen an der Metallverkleidung montiert werden!
--- MONTAGE:
--- Montage des Funksenders mit Magnet:
Bevor mit der Montage begonnen wird, muss zuerst die Mindestöffnung des Fensters festgestellt werden. Diese richtet sich nach:
der Leistung des Abluftgeräts in m^3/h
der Größe des zu öffnenden Fensters in m^2
der Größe des Öffnungsspalts am Fenster in cm
Berechnung der Mindestspaltöffnung Ihres Fensters:
Lesen Sie aus dem Typenschild oder der Betriebsanleitung die Abluftleistung Ihres Abluftgeräts in m^3/h ab.
Messen Sie die innere Breite und Höhe Ihres Fensters und berechnen Sie die Fenstergröße in m^2 (Breite x Höhe)
Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß ablesen
Sollte es sich bei dem Fenster um ein anderes als ein rechteckiges Format handeln, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister nach der Berechnung der Mindestöffnung.
In den meisten Fällen werden Sie feststellen, dass die Spaltgröße Ihres Fensters in der Kippstellung bereits größer ist als benötigt. In diesem Fall wird dann der Funksender und Magnet wie folgt am Fenster montiert.
Achtung: Ist das für diese Installation ausgewählte Fenster mit einer Außenjalousie ausgestattet, darf diese während des Betriebes des Abluft-Sicherheitsschalters nicht geschlossen werden.
Das Funk-Sender Gehäuse wird am Fensterrahmen befestigt, der Magnet ist am Fensterflügel so zu befestigen, dass er wie auf der Abbildung zum Pfeil am Sender-Gehäuse positioniert ist.
Der Gesetzgeber schreibt vor, dass beide Teile mechanisch am Fenster befestigt werden müssen (dafür werden 4 Stück Schrauben mitgeliefert)
Der Abstand zwischen Funk-Sender und Magnet sollte bei geschlossenem Fenster ca 5-10mm betragen. Bei geöffnetem (gekippten) Fenster sollte dieser Abstand mind. 40mm betragen. Somit ist das sichere Ein- und Ausschalten des Magnetschalters gewährleistet.
Inbetriebnahme:
Das Gehäuse des Funksenders besteht aus einem Unterteil und einem Oberteil, die durch Magnetkraft zusammen halten. Trennen Sie beide Teile und legen Sie die Batterien polungsrichtig ein.
Führen Sie die beiden Gehäuseteile wieder zusammen.
--- Montage des Sicherheitsbügels (Umstecksicherung):
Bevor Sie den Funk-Schalter in die Steckdose stecken, muss der Stecker Ihres Abluftgeräts in den Funk-Schalter gesteckt und mit der Umstecksicherung abgesichert werden (anders hat der Schalter keine Funktion!)
Die Umstecksicherung dient dazu, ein versehentliches Umstecken des Abluftgeräts in eine nicht gesicherte Stromquelle zu verhindern. Es ist ein wichtiger Sicherheitsfaktor und ist gesetzlich vorgeschrieben. Legen Sie den Sicherheitsbügel über den eingesteckten Stecker und befestigen Sie diesen mit den beiliegenden vier Schrauben (zwei Kunststoffschrauben und zwei Metallschrauben)
Wichtig!! Der Funk-Abluft-Sicherheitsschalter funktioniert nur mit eingeschraubten Sicherheitsbügel.
Stecken Sie den Funk-Schalter in die Steckdose.
Drücken Sie die "Test"-Taste am Funk-Sender und der Testvorgang für den Funk-Sender mit dem Empfänger beginnt. Während des Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Sender die grüne LED und am Empfänger blinkt die Anzeige abwechselnd rot-grün.
Wichtig!! Falls der Testvorgang nicht gestartet wird (grüne Diode blinkt nicht), kontrollieren Sie die Polarität und den Ladezustand der eingelegten Batterien.
Nach beendetem Tesdurchlauf leuchtet die Anzeige am Funk-Schalter grün (der Betrieb der angeschlossenen Dunstabzugshaube ist damit freigegeben) und die Leuchtanzeige am Funk-Sender siganlisiert alle 10 Sekunden durch kurzes blinken die Sendung eines Steuersignals.
Nach dem Schließen des Fensters wird das Senden des Steuersignals abgebrochen (grüne LED am Sender blinkt nicht mehr) und der Funk-Schalter unterbricht nach ca. 30 Sekunden Nachlaufzeit die Stromzufuhr zum Abluftgerät.
Sobald das Fenster geöffnet wird, beginnt der Funk-Sender wieder die Steuersignale zu senden und der Funk-Schalter gibt die Steckdose wieder frei.
Wichtig!! Achten Sie bitte drauf, dass die externe Antenne des Funk-Schalters außerhalb der Metallverkleidung mit ca 10 cm Abstand montiert ist - sonst kann die Funktion des Schalters gestört werden (Steuersignale vom Funk-Sender können nicht richtig empfangen werden).
--- Montage des Temperaturfühlers:
Der Temperaturfühler misst die Temperatur der Abgase und wird im Rauchrohr mit Hilfe des beigelegten Montagesatzes befestigt.
Kurz vor Einmündung des Rauchrohrs in den Schornstein werden mit Hilfe der beigelegten Bohrschablone 3 Löcher gebohrt - die mittlere Bohrungfür den Temperaturfühler mit einem Durchmesser von 5,5mm und die beiden Befestigungslöcher für den Temperaturfühlerhalter mit einem Durchmesser von 3,1mm. Der Temperaturfühlerhalter wird mittels beigefügten Schrauben befestigt.
Bei der Befestigung des Halters muss darauf geachtet werden, dass der Temperaturfühler in das Rauchrohr leicht einzuführen ist. Soweit, bis die Fühlerspitze in die Mitte des Rauchrohrs reicht. Die richtige Position des Temperaturfühlers ist am Bild (oben) zu sehen. Diese Position fixieren Sie mit der M4 Schraube in der Sensorhalterung.
Die Verbindungsleitung zwischen dem Temperaturfühler und Sender wird an der Wand so verlegt, dass der Sender nicht der strahlenden Hitze des Ofens ausgesetzt wird (entweder weiter seitlich oder unten, nahe dem Fußboden, wo die Hitze schon geringer ist als oben). Der Temperaturfühler wird in der Halterung so fixiert, dass sich die Spitze in der Mitte des Abgasrohrbefindet:
Die Installation des Funk-Temperatursensors BL220TEMP im Verbindungsstück der raumluftabhängigen Feuerstätte ist entsprechend den Herstellerangaben und in Abstimmung mit dem zuständigen Bezirksschornsteinfegermeister (BSM) durch ein Fachunternehmen vorzunehmen.
Der Temperaturfühler muss so installiert werden, dass eine homogene Umströmung des Temperaturfühlers möglich ist. Der Temperaturfühler ist zwischen
a. dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Abgasanlage (bei Heizgeräten ohne Nachheizfläche),
b. dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Nachheizfläche (bei Heizgeräten mit Nachheizfläche) zu montieren.
Der Abstand des Installationspunktes des Temperaturfühlers zum Abgasstutzen der raumluftabhängigen Feuerstätte darf maximal 1,5m betragen. Bei Anordnung einer Nachheizfläche (Heizgaszug) ist der Temperaturfühler vor der Nachheizfläche anzuordnen.
--- Montage des Senders:
Das Gehäuse des Funk-Senders besteht aus einem Unterteil und einem Oberteil, die durch Magnetkraft zusammengehalten werden. Trennen Sie die beiden Teile und legen Sie die mitgelieferten Batterien polungsrichtig ein. Das Unterteil des Sendergehäuses wird an der Wand befestigt.
Der Funk-Temperatursensor arbeitet mit dem Funk-Abluftschalter (Empfänger und Funk-Fenstersender) zusammen. An allen drei Geräten muss die Codierung übereinstimmen! Stellen Sie also den Codierschalter im Funk-Temperatursensor auf den gleichen Code wie bei anderen Geräten ein.
Schließen Sie das Fenster, an dem der Fensterkontaktschalter des Funk-Abluftschalters befestigt ist (so ist dieser ohne Funktion). Drücken Sie die "Test"-Taste am Funk-Temperatursensor. Wenn die Temperatur im Abgasrohr niedriger als 40°C ist, beginnt der Testvorgang für den Sender des Funk-Temperatursensors und des Funk-Abluftschalters.
Falls die Temperatur im Rauchrohr höher als 40°C ist, kann die Funktion nicht überprüft werden, weil die Signale nicht gesendet werden. Während des Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Temperatursensor die grüne LED und am Funk-Abluftschalter blinkt die Anzeige grün-rot.
Nach beendeten Testdurchlauf leuchtet die Anzeige am Funk-Abluftschalter dauerhaft grün (der Betrieb der angeschlossenen Lüftungsanlage ist damit freigegeben) und die Leuchtanzeige am Funk-Temperatursensor signalisiert alle 10 Sekunden ein Freischaltsignal (grüne LED blinkt kurz auf).
Nach Ansteigen der Abgastemperatur auf über 40°C wird das Senden der Freischaltsignale abgebrochen (Anzeige am Temperatursensor blinkt nicht mehr) und der Abluftschalter unterbricht nach 30 Sekunden Nachlaufzeit die Stromzufuhr der Lüftungsanlage. Zur Freigabe der Lüftungsanlage muss nun das Fenster geöffnet werden, damit wiederum der Fenstesender beginnt, Freischaltsignale zu senden, und die Lüftungsanlage wieder laufen kann.
--- TECHNISCHE DATEN:
Funk-Sicherheitsschalter BL220FRX v2 - Empfänger:
Stromversorgung: 230 V AC / 50Hz
Leistungsaufnahme: 3W
Schaltleistung: 230 V AC, 6 A, 1150W, 1pol.
Abmessungen: 135 x 65 x 75 (L x B x H)
Gewicht: ca. 350g
Schutzklasse I, Schutzart: IP20
Material: ABS
Fenster-Funksender BL220FTX:
Sendefrequenz: 868 MHz
Gehäuse: 90 x 40 x 25 (L x B x H)
Betriebsspannung: 3V (2 x AAA Batterie)

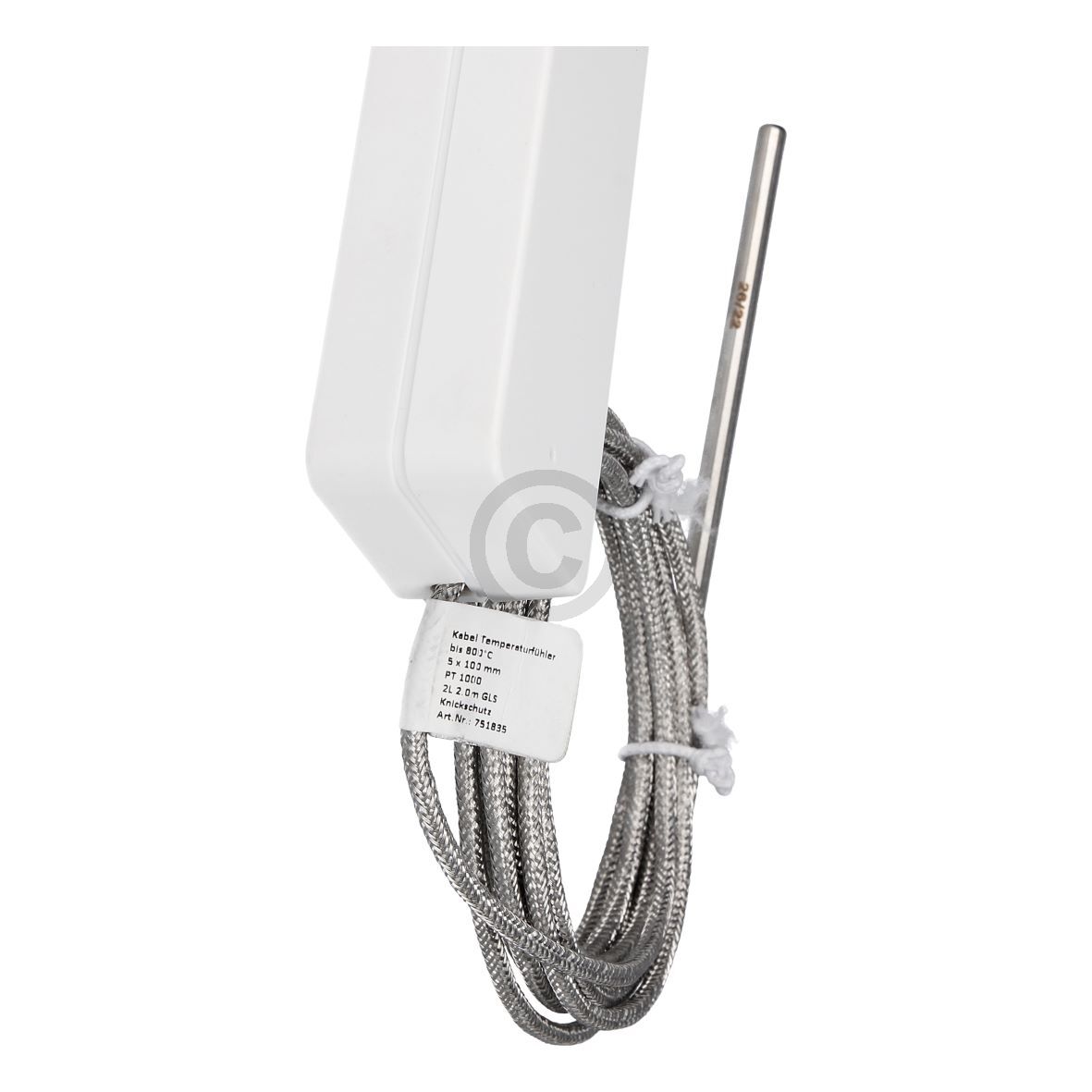

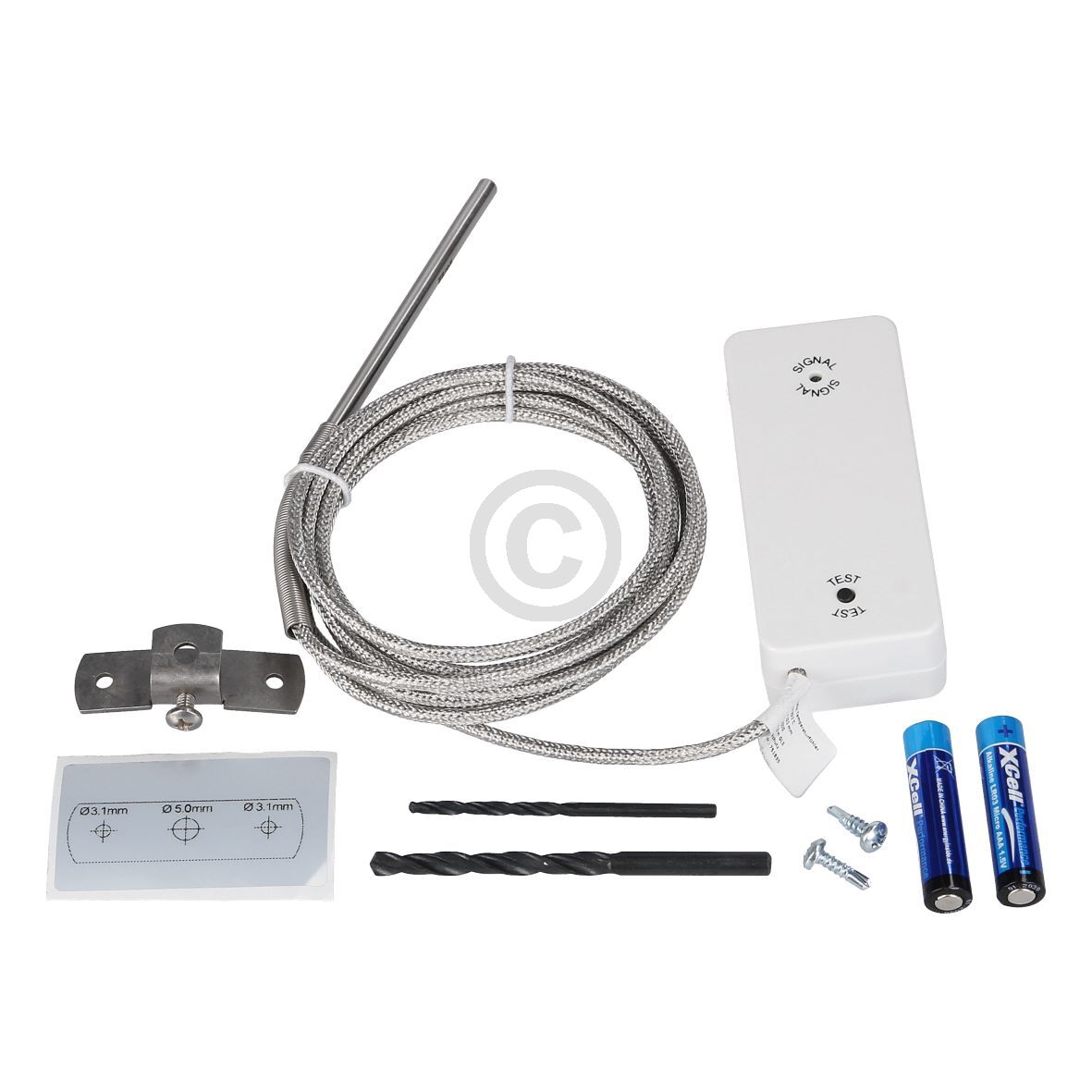

Funk-Temperatursensor BL220TEMP:
Temperaturfühler: Pt1000, Kabellänge 2m (bei Bedarf verlängerbar) – bei zu großem Abstand zum Empfänger und/oder Trennwand-Klemmanschluss!
Temp.-Bereich: -50 bis 800°C
Funk-Sender-Frequenz: 868 MHz
Betriebsspannung: 3V
